Анатомия на самолетната кабина

Самолетна кабина
Част 6 / 6 от поредицата Анатомия на самолета

Добре дошли в следващото издание от поредицата. Минахме през крилата, опашките и двигателите, сега остава да разберем и основната функция на пътническата кабина и как я изпълнява. Докато при другите чаркове има известни магийки и техники, които разпалват любопитството и въображението, то кабината изглежда сравнително скучно – метална тръба, в която привидно единственото изкуство в последно време е как да наблъскаме колкото се може повече седалки. Материята тук не е изключително техническа, но пък може да е интересна.


Форма на сечението

Повечето самолети, поне привидно, изглеждат с кръгло сечение на кабината. Какви са причините? Основнно две. Първата е, че за аеродинамиката е добре да няма резки завои и ръбове, общо взето фюзелажът е най-големият генератор на аеродинамично съпротивление и бърка в очите много аеродинамици с дизайна си, но на този етап няма какво да се направи.

Концепцията за Blended Wing Body, по подобие на бомбардировача B2, е обещаваща – там крилото и кабината на практика са едно и също, но има трудни за решаване психологически и комфортни проблеми. На хората, настанени по ръба на крилото, ще им е доста неприятен всеки завой с издигане и спускане по 10-ина метра, а тези по средата най-вероятно ще се побъркат от клаустрофобия без достъп до прозорец.

Другата причина е в това, че кабината е под налягане, а цилиндричната форма е най-добрата за този тип натоварване. Така всички сили се трансформират в сили на опън, а не в сили на натиск, които по начало са по-трудни за материалите. Опънете лист хартия и вижте колко ще издържи, ха сега пробвайте да го компресирате без да се смачка. Надавям се ме разбрахте.

Това обаче е в идеален свят. На практика има допълнителни изисквания и кабината на самолета е рядко с цилиндрична форма, защото в товарния отсек трябва да се носят определен тип стандартни контейнери и определен брой седалки трябва да могат да се натъманят в сечението. Затова кабината на повечето самолети има по-скоро формата на леко сплеснат овал. На следващата графика можете да видите част от концепциите за двуетажния DC, който така и не вижда бял свят, особено интересна, поне за мен, е т.нар. Double Bubble концепция, при която два полуцилиндъра в горната и долната част са прикрепени за пода. По този начин има доста място за пътниците и за товарите, а подът поема натоварванията, които обшивката му предава.

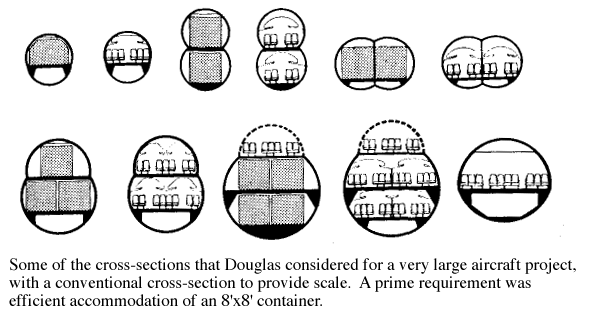

Сечението на концептуалния самолет на DC

Сечението на концептуалния самолет на DC



Любопитен факт, знаете ли колко е дебелината на обшивката на самолета? В зависимост от машината и мястото, средно между 1мм и 2мм. Толкова ви разделят на 12км височина от липсата на кислород и температури от -50 градуса, докато вие сте на топло и се чудите кафе или чай да поискате от любезната стюардеса.


Дължина на кабината

След като се запознахме с фронталното сечение, нека кажем и няколко думи за дължината. Генерално, да си говорим за Airbus A320, е малко неточно. А320 е цяла фамилия от самолети, където А318 и А319 са скъсени варианти, а А321 е удължен такъв. Да не говорим и че има подварианти от рода на А320-100 и А320-200, но да не се втеляваме чак толкова.

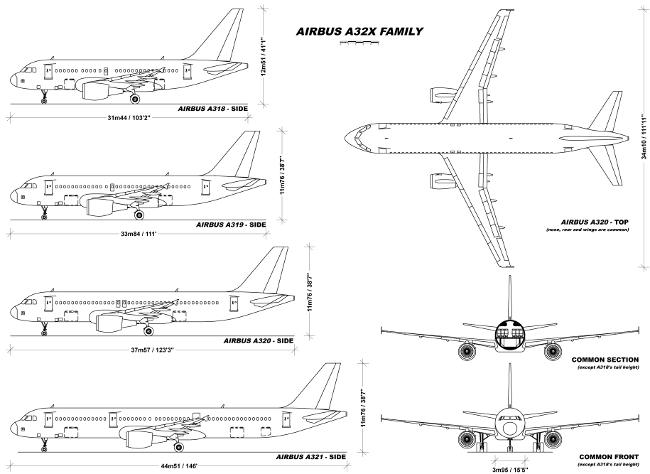

Семейството на А320

Семейството на А320



Крилото е същото, фронталното сечение е същото, опашката е същата, само кабината е удължена. Какво означава това? Както всичко в самолетния бизнес, въпрос на компромиси. Означава, от една страна, че крилото не е оптимизирано за конкретния модел, а за цялото семейство. Т.е. А318 има крило, което спокойно може да носи А321, следователно е по-голямо и по-тежко от необходимото, а не ме карайте да се цитирам пак колко са важни килограмите за самолетите. От друга страна, това означава пък спестявания за производителя, който може да се нагоди към изискванията на различни клиенти, предлагайки им различни по обем машини, без да се налага тотална реконструкция от нулата, и всичките произведени в един завод, на една и съща поточна линия. Предимствата надминават чувствително недостатъците и в днешно време всички самолети нямат крило, конструирано само за един единствен модел, а са представители на фамилии.


Аварийни изходи и врати

Набитото око е забелязало в по-горната графика, че различните представители на една фамилия се различават не само по дължина, но и по брой на вратите и размер на аварийните изходи над крилата. Причината е, че броят и видът на изходите са в пряка зависимост от максимално разрешения брой пътници в самолета.

Всеки самолет, преди да бъде сертифициран, минава през тест за евакуация, целта е в случай на инцидент всички пътници да могат да напуснат самолета за 90 секунди. Ето видео от такъв тест на А380, където над 800 човека напускат самолета за под 80 секунди.



Разположението на тези изходи си е малко тъмна материя и миналата година конструирах програма, която да смята на базата на броя пътници какво да е разположението на изходите според регулациите. Доста пипкава работа да ви кажа.

Затова и не го слушайте г-н О’Лиъри, когато казва, че в самолетите на Ryanair ще въведе места за правостоящи и така ще превозва повече пътници. Той и в момента превозва максимално позволения брой от 189 за неговата версия на Boeing 737, така че колкото и да му се иска, повече не може да набута.


Прозорци

Един от най-големите кошмари на самолетния конструктор са прозорците. На нас може да ни е приятно да се пулим навън, но за привилегията сме си отнесли съотвените псувни от хората над чертожната дъска.

Проблемът се състои в това, че всеки отвор е като магнит за стресове и чувствително намалява издръжливостта на цялата структура, в случая – кабината. Вземете празна кутийка от кока кола, пробийте малка дупчица на произволно място. Сега пробвайте да усучете кутийката и вижте на кое място първо се смачква. Точно така, там където е дупката, е слабото място на целия цилиндър. Затова и зоната около прозорците в самолетите е допълнително усилена, което пък вдига теглото на целия самолет, респективно разхода на гориво и кара авиокомпаниите да се мусят. Затова и няма скоро да видим самолет с прозорци с размерите на влаковите или автобусните. Една от най-промотираните екстри на новия Boeing 787 – Dreamliner бяха по-големите прозорци, които са станали възможни заради използваните композитни материали, ма в последствие се оказа, че нещо пътниците голяма разлика не намират.

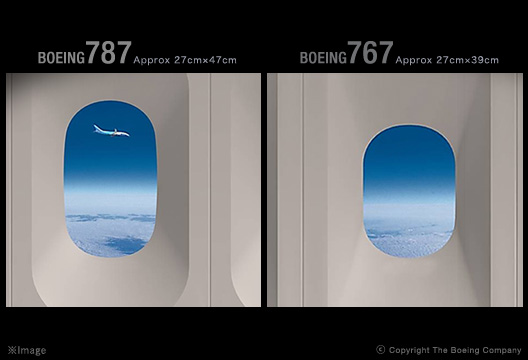

По-големите прозорци на 787

По-големите прозорци на 787



Друга характеристика на прозорците е, че са заоблени. Както писах и по-горе, резките завои и ръбове създават точки, в които да се концентрират силите и стресовете. Затова ъгълчетата на квадратни прозорци са перфектно място за формиране на пукнатини. Едни от най-известните самолетни катастрофи през 60-те години на миналия век са с De Havilland Comet, който е имал квадратни прозорци. Малки пукнатини се формират в ъгълчетата на прозорците в следствие на умора на метала (слабо известен феномен по това време), причинена от циклите компресиране-разкопмресиране, и води до 3 жестоки катастрофи с много жертви.

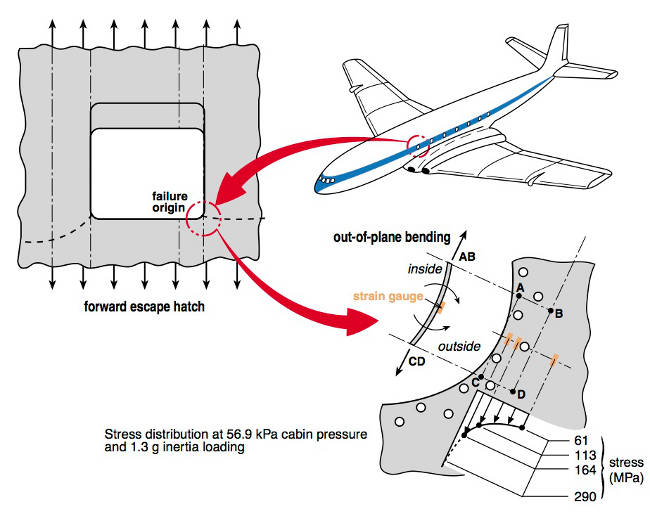

Квадратните прозорци на De Havilland Comet

Квадратните прозорци на De Havilland Comet



Много от уроците в авиацията сме ги научили по тежкия начин.


Разположение на седалките

“Много повече ми харесва да се возя в Боинг отколкото в Ербъс”. Същите изказвания или с обратен знак можете да чуете от много ваши познати, доста от тях със стабилен километраж в небето. Няма твърдение, което да е по-далече от истината. Ако отвън самолетите си приличат и малко хора ги различават, то отвътре приликата е просто невъзможно да се хване от незапознат човек.

Всичко зависи от това какви са, колко нагъсто и как са разположени седалките. А това зависи предимно от авиокомпанията, а не от производителя. Новите Ембраери на България Ер, например, са пословични с това, че седалките им се разминават доста с прозорците. Но това не е проблем на самолета!

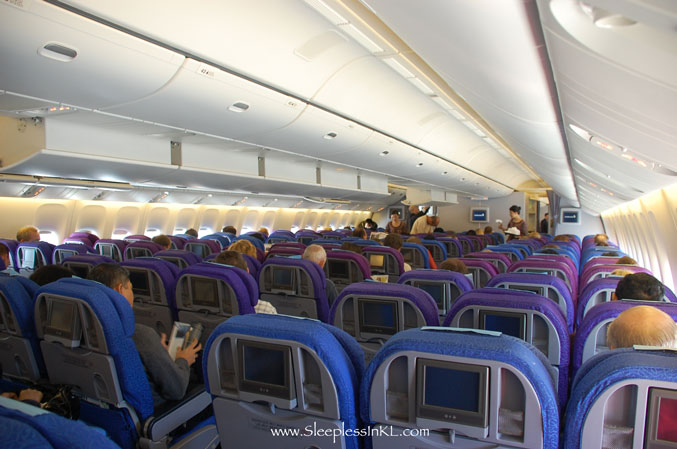

Самолетна кабина

Самолетна кабина



За разположението на седалките има няколко основни правила, като най-важното е, че не трябва да има повече от две седалки между пътник и пътека, отново с цел по-бърза евакуация при нужда. Това правило кажи-речи определя разположението по всички тесно- (с една пътека) и широкофюзелажни (с две пътеки) самолети. 3-3 е максималната гъстота, когато имаме само една пътека и 3-6-3 при две пътеки. Второто още нито една авиокомпания не се е осмелила да го предложи, максималното налично в момента е 3-4-3, но просто ви го споменавам, че има още накъде да се работи по редуциране на комфорта на пътниците!


Кухни, тоалетни и други дребни джвъчки

Не знам в кой от останалите дребни детайли да се фокусирам и кое ще ви е интересно. Може би просто в телеграфен вид да изредя някой специфичности, за които или витаят митове, или може на първо време да са неясни.

  • Тоалетните в днешно време са предимно вакуумни и ако натиснете бутона, докато седите, нищо няма да ви се случи, но недейте да опитвате.
  • Колкото и да се фукат в първа класа с разни готвачи, факт е, че болшинството манджи са сготвени на земята, след което охладени, след което се затоплят на борда. Максималното, което може да се сготви там, е някое и друго яйце и евентуално пържолата да бъде оставена по-дълго във фурната за притопляне, ако си я поръчате well done. Готвачите с белите престилки и шапчиците са предимно за фасон.
  • На борда на А380 на Emirates има душове за пътниците в първа класа. Какво става, ако има турбуленция, ще се запитате? Има си малка седалка с колан в душа, така че да не излизате гол да си търсите каютката, ама и това да седиш гол в душ в самолет, закопчан за седалка, докато те лашка турбуленция, си е доста сюреализъм.
  • Пак за А380, много чудати истории как авиокомпаниите щели да употребят допълнителното място, което им се предоставя. Air France имат т.нар. музей, който общо взето е стаичка с 3 екрана, на които показват произведения на изкуството. Korean Air пък си имат цял безмитен магазин, много обичали да пазаруват на борда корейците.

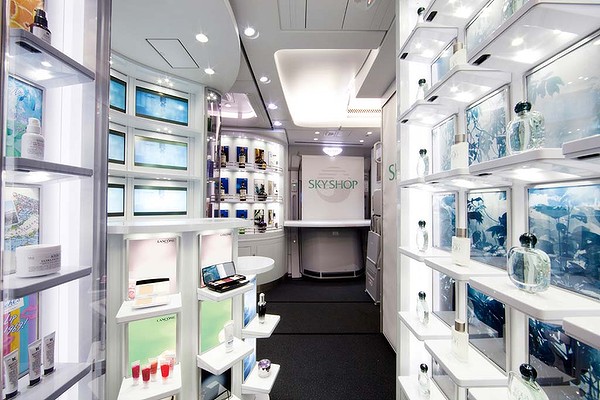

Безмитният магазин на борда на Korean Air

Безмитният магазин на борда на Korean Air



И те така. Лека-полека ще го разчепкам целия самолет, само трябва да ми дадете време! До следващия път.
